イグナイタークーラー＆導風キット

■イグナイタークーラー＆導風キット価格
（工賃込）： 64,000円（税別）

対象車種： W124 500E E500

W124などのEZL(イグナイター)はエンジンやラジエターの熱による経年劣化で、内部のコンデンサーやパワートランジスターがやられてしまいます。
コンデンサーやトランジスタには寿命がありますが、熱の逃がし方によってその寿命は大きく異なります。発熱量の多いパワートランジスタのある裏側を冷やすことで、EZLの寿命を飛躍的に延ばします。

【商品内容】
イグナイタークーラーは放熱性に優れた純度99%以上、通称A1100番のアルミ無垢材からワンオフで削り出しで作成。
さらに冷却効率のアップを狙って導風ホース（ベンツ純正の断熱用保護ホース）を採用。走行風を利用し、効果的にEZLを冷却します。

おおよその作業時間： 1〜2時間

※取り付け販売価格は車種・加工方法により異なります
こちらからお問い合わせください

取り付け作業例　イグナイタークーラー

先ずイグナイターのカプラーを抜いて、3本のボルトのナットを外すだけでEZL本体は取り外せます。

イグナイター裏側とボディー側に残った放熱用シリコンをブレーキクリーナーなどで拭き取っておきます。

次にイグナイターを留めている3本のボルトの長さがフィンを付けると足りなくなるので、これを交換します。
ベルトサンダーなどでリベットの底の部分を平らに削り・・・

ポンチを打ってから4mmのドリルで上側のボルトに届くくらいの穴を開けておき、その後ドリルを7mmに換えてやってその穴を広げてやれば、そのままボルトは取れてしまいます。

イグナイター裏側とアルミフィンはボディーに接する部分だけに、付属の放熱用シリコンを塗り、付属のボルトナットで留めればクーラーの設置は完成です。

取り付け作業例　導風キット

次に導風キット（導風ホース＆アダプター）の取り付けです。
使用するホースはベンツ純正の断熱用保護ホースです。アダプターは耐熱プラスチックを使ったワンオフです。

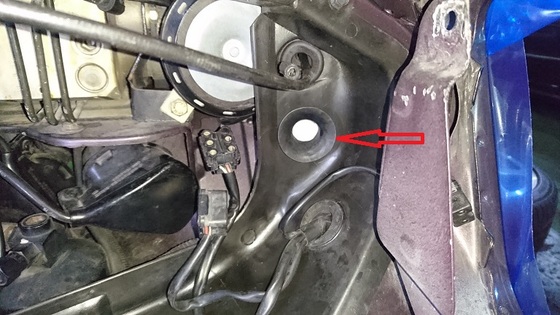

先ず左側のウインカーとヘッドライトを外して、矢印のところに穴開け加工し、手作りの小型のエアファンネル（こちらもワンオフ）を取り付けます。

次にホースはABSの横を通してイグナイター側に耐熱プラスチック製ワンオフのアダプターを付けます。一番冷やしたいパワートランジスタの部分により効率的に風が通る設計になっています。

そしてイグナイタークーラーに取り付けたアダプターとホースで繋いで完了です。

イグナイタークーラー＆導風キットについて

詳細は以下SJスタッフブログに掲載しておりますので是非ご覧になってください。
